YGP-6261 # Circuitos RLC e Experimento de Micro-Deslocamento

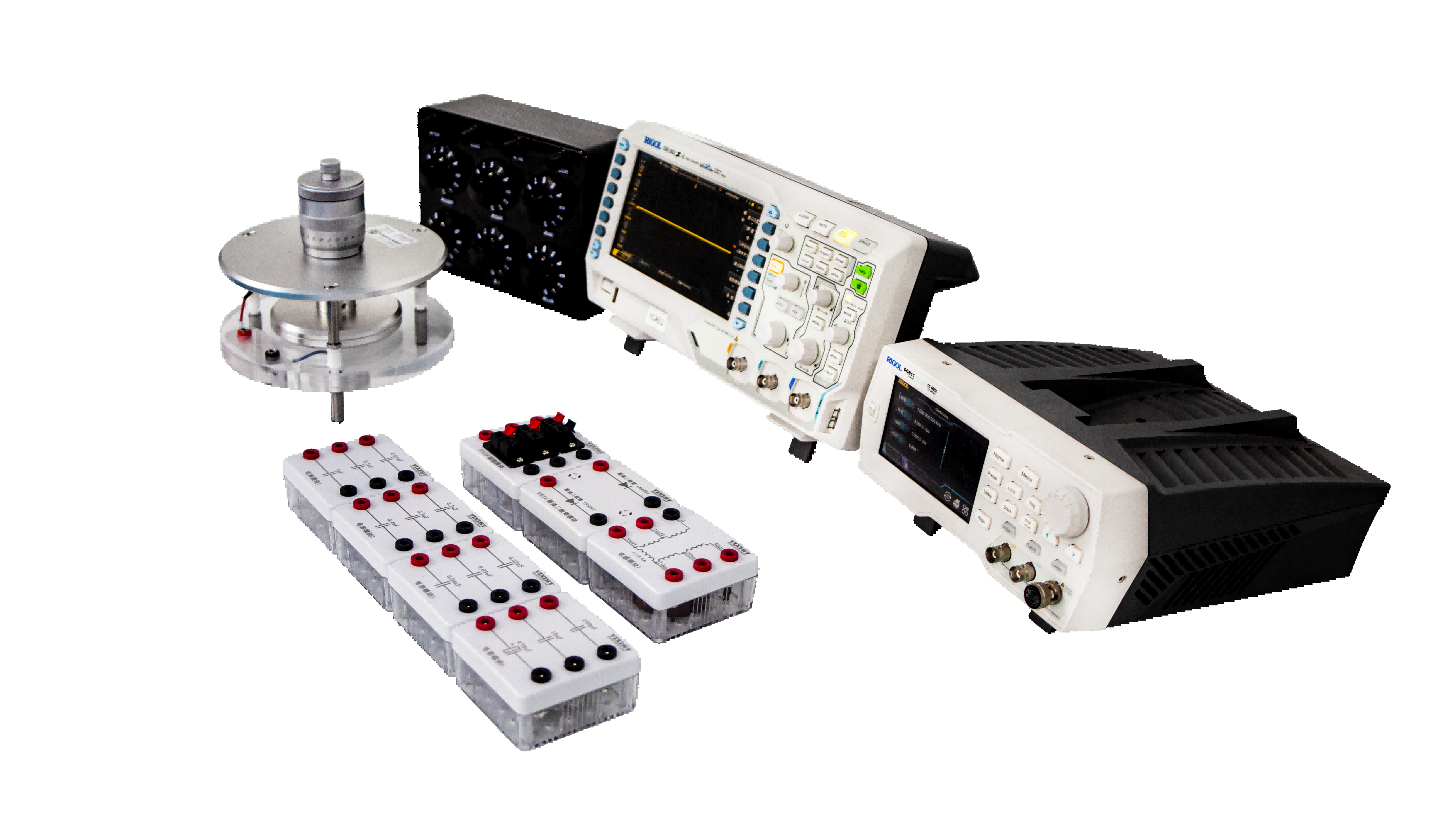

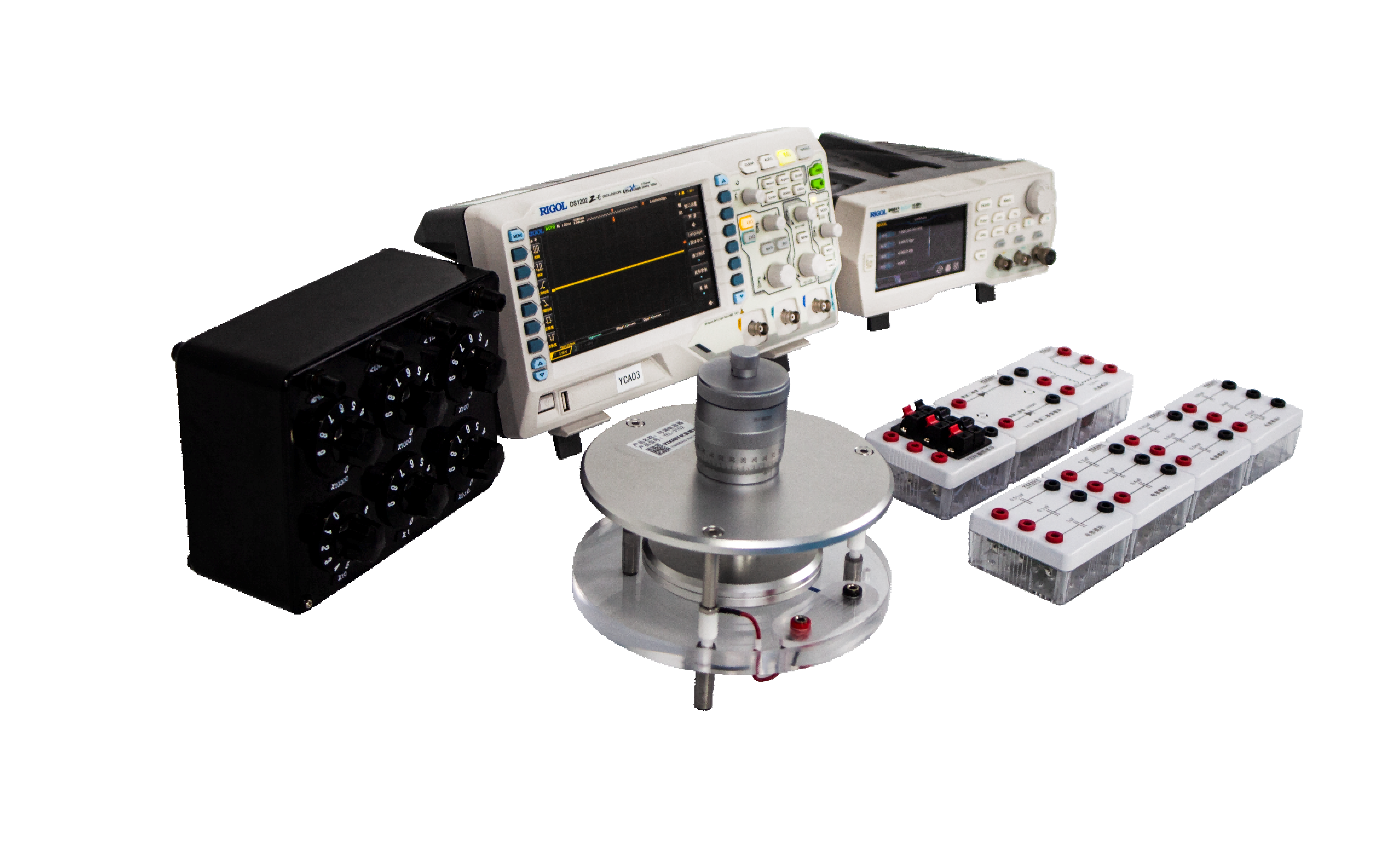

Este aparelho experimental foi projetado como um sistema modular e integrado para ensino universitário abrangente de física. Ele consolida duas funcionalidades experimentais primárias: a análise de características transitórias e de estado estacionário de circuitos RLC, e a medição de deslocamentos mínimos usando um capacitor variável. O sistema aborda simultaneamente a pedagogia da teoria dos circuitos e a tecnologia de detecção de precisão, tornando-o adequado para cursos de laboratório de física básicos e modernos em programas universitários de ciências e engenharia.

O núcleo do aparelho compreende dois módulos funcionais distintos. O primeiro módulo é dedicado a experimentos em circuitos RLC e inclui uma caixa de resistência decimal com valores ajustáveis, além de indutores e capacitores de diversas especificações. Um plugboard facilita o teste de componentes fornecidos pelo usuário. Este módulo permite a observação abrangente dos processos exponenciais de carga e descarga em circuitos RC e RL. Também permite a visualização de formas de onda oscilatórias subamortecidas, criticamente amortecidas e sobreamortecidas em circuitos RLC em série. Além disso, ele suporta a medição e análise de características de amplitude-frequência e fase-frequência para circuitos RC, RL e RLC em série, auxiliando assim os alunos em sua compreensão intuitiva de conceitos físicos fundamentais, como constantes de tempo e frequências ressonantes.

O segundo módulo foi projetado para medir pequenos deslocamentos através de um capacitor variável. Baseia-se no princípio de medir mudanças mínimas na distância de separação entre placas paralelas para alterar a capacitância. Os componentes principais do módulo incluem uma unidade capacitor de placa paralela ajustável com precisão e um mecanismo de ajuste de deslocamento mecânico de precisão. O aparelho integra a variação de capacitância em um circuito ressonante RLC. Ao medir mudanças na frequência de ressonância, é possível inferir mudanças na capacitância, o que por sua vez permite o cálculo de variações mínimas de deslocamento na separação das placas. Isso permite a demonstração de medições de microdeslocamentos, facilitando a compreensão dos alunos sobre os princípios de aplicação de engenharia da tecnologia de sensoriamento capacitivo.

O aparelho geral apresenta um design modular com layouts de componentes claramente organizados e fiação simples e fácil de usar. Ele atende efetivamente aos requisitos pedagógicos da teoria fundamental de circuitos, ao mesmo tempo que oferece espaço para expandir o conteúdo experimental relacionado à medição de precisão.

1. - Medição das características de amplitude-frequência e fase-frequência dos circuitos das séries RC e RL.
   - Medição das características de fase-frequência e amplitude-frequência da série RLC e circuitos paralelos.
   - Investigação de fenômenos de ressonância em série e paralelo em circuitos RLC.
   - Estudo da resposta transitória de circuitos RC e RL, elucidando o significado da constante de tempo τ.
   - Exame das leis de resposta transitória e oscilação de amortecimento em circuitos da série RLC.
   - Determinação de capacitância variável utilizando circuito ressonante RLC e cálculo de variações mínimas de deslocamento.

1. 1) Design Modular: Módulos independentes são projetados para montagem interligada, promovendo o envolvimento prático do aluno.
   2) Exterior Visualizado: Os módulos possuem bases transparentes, facilitando a observação dos componentes internos.
   3) Estrutura Desmontável: Os módulos são construídos com uma estrutura desmontável, permitindo a substituição conveniente de componentes.
   4) Ajuste de alta - precisão: Medições de deslocamento fino são obtidas através de um mecanismo de ajuste mecânico de precisão, oferecendo uma precisão de até 2 micrômetros.
   5) Conteúdo Experimental Extenso: Os experimentos abrangem medições transitórias e em estado estacionário de circuitos RLC, com uma extensão para a aplicação de princípios RLC para medir deslocamentos mínimos.
